Karbon Fiber için Büyük Sanayi CE Kompozit otoklav φ 1.6MX6M

Çin Karbon Fiber için Büyük Sanayi CE Kompozit otoklav φ 1.6MX6M Tedarikçi
Karbon Fiber için Büyük Sanayi CE Kompozit otoklav φ 1.6MX6M Tedarikçi Karbon Fiber için Büyük Sanayi CE Kompozit otoklav φ 1.6MX6M Tedarikçi Karbon Fiber için Büyük Sanayi CE Kompozit otoklav φ 1.6MX6M Tedarikçi Karbon Fiber için Büyük Sanayi CE Kompozit otoklav φ 1.6MX6M Tedarikçi

Büyük resim :  Karbon Fiber için Büyük Sanayi CE Kompozit otoklav φ 1.6MX6M

Ürün ayrıntıları:

Menşe yeri: Çin
Marka adı: OLYMSPAN
Sertifika: CE,ASME
Model numarası: FGZ

Ödeme & teslimat koşulları:

Min sipariş miktarı: 1set
Fiyat: USD20,000-200,000/Set
Ambalaj bilgileri: Çıplak
Teslim süresi: 90days
Yetenek temini: 2set / 90days
Contact Now
Detaylı ürün tanımı
Malzeme: Ped sertifikalı malzeme Garanti: 1 yıl

Karbon Fiber için Büyük Sanayi CE Kompozit otoklav φ 1.6MX6M

1. Kısa Tanıtım

Son on yıl içinde biz mükemmel mekanik ve fiziksel özelliklere sahip, yeni malzemelerin gelişimini gördük. Birlikte kompozit malzemelerin hafifliği ile mekanik dayanım, daha fazla uygulama buluyor. Bu kompozit malzemesi kalıp veya çekirdeklerinin karbon elyaf ve reçine yeterince hazırlanmış ve elyaf şekilli üst üste kat ve reçinenin polimerizasyonundan elde edilen ürün gönderilsin.

Otoklav karbon elyafı ve reçine matrisi kompozitler (poliimid, bismaleimit, epoksi reçine ve termoplastik reçine matrisleri vs) sıcak presleme şekillendirme için önemli bir ekipmandır, Aslında, ürünün kalitesi bir artış ulaşan bir otoklavın içine elde edilir Mekanik özelliklerin kadar% 20-30 ürün dışında basınçlandırma öngörmemektedir olmayan polimerizasyon için diğer yöntemler için karşılaştırıldı.

Güvenilirlik ve Sinomac otoklav ile elde edilebilir döngülerin hassasiyet, ulaşmak ve yaygın olarak havacılık, otomotiv, elektronik, silah, trafik gibi yüksek teknoloji alanlarında kullanılan ürünün, yüksek kalite standartlarını tutmak için izin spor malzemeleri ve enerji yeni tip, vs.

2. Temel Veriler

2-1. Kompozit Otoklav Modeli ve boyutu

Ø Otoklav modeli: SN-CGF1660

Ø Etkili çapı: 1600mm

Ø Etkili uzunluğu: 6000mm

Tanım: * Etkili çap otoklav uygulanabilir çapıdır.

* Etkili uzunluğu kompozit malzemenin gerçek uzunluğunu yapmak işaret etmektir.

2-2. Üretim Performansı

Ø Ürün boyutu: max.1450mmx6000mm

2-3. Elektrik gücü

Ø Çalışma Gerilimi: müşteriye göre

Ø Kontrol Güç: müşteriye göre

Ø Toplam güç: müşteriye göre

2-4. Su ve Hava kaynağı:

Ø Soğutma suyu tüketimi: ~ 20 m 3 / h

Ø Soğutma suyu basıncı: min.3 bar ~ max. 6 bar

Kontrol ekipmanı Ø Denetim hava: 5 ~ 7bar

Ø Max. Otoklav için Nitrojen kaynağı: 12 bar

3. Genel özellik ve otoklav çalışma süreci

3-1. Genel özellik

OLYMSPAN Otoklav sıcaklık, basınç ve vakum etkili bir şekilde kontrol edilebilir bir zorunlu konveksiyon ısıtma ünitesi ile ısıtılabilen bir kapalı basınçlı kap olup. Bir zorlanmış konveksiyon eğlenceli ve motor ünitesinden oluşan gelişmiş bir tasarım vasıtasıyla, çıkış ısıtma güç sistemi, basınçlandırma, soğutma ve egzoz bileşenleri oransal kontrol 0-100% ayarlanabilir. Bu proses eğrisine göre üniform bir sıcaklık ve basınç elde edilebilir. Sıcaklık tutarak ve fazı soğutma, ısıtma kontrol etmektir. Isıtma / soğutma gradyanları operatör tarafından ayarlanabilir. Basınç basınçlandırma, tutma, bırakma aşamasında ayarlanır.

3-2. Çalışma süreci

OLYMSPAN Otoklav tüm çalışma süreci her segmentin .in 17 (veya daha fazla) segmentleri, HIM ve PC tarafından belirlenen ve izlenebilir sıcaklık, basınç, vakum ve segment zaman değeri vardır, ve operasyon süreci bizim münhasıran tarafından yapılacaktır PLC kontrol sistemine dayanmaktadır gelişmiş yazılım tam otomatik çalışmasını sağlamak için. OLYMSPAN Otoklav çeşitli kompozit malzemeleri üretimi için uygundur ve aynı zamanda mükemmel ürün kalitesini garanti edemez.

Örneğin Tarifler:

Vacu1: Minimum vakum basıncı Vac2: Maksimum vakum basıncı

Press.1: Ön basınç Press.2: son basınç

Temp1: birinci bölme ısı 2 sıcaklığı: ikinci bölmenin sıcaklığı

Temp3: Üçüncü kol Temp4 sıcaklığı: dördüncü bir kısmının ısı

Temp5: soğutma ve tahliye sıcaklığı

T1: Birinci bölüm T2 tutarak süresi: İkinci segmentin tutulması zamanı

T3: ileri segmentinin süresi tutarak: Üçüncü bölüm T4 zamanı tutmak

(1) kompozit malzemelerin boş ve vakum torbaya kalıpları yerleştirin ve daha sonra birlikte otoklav koymak, nihayet, ayar noktasına vakum alma, vakum başlar: Vacu1

Temp1, aynı zamanda, basınçlandırma, basınç yükselme noktasını ayarlamak için: (2) ısıtma başlatın Sıcaklık artışı noktasını ayarlamak için Press.1 ve daha sonra ilk tutma aşamasını başlayarak tutma süresi ayar noktası T1.

(3) Birinci tutma aşaması, noktasını ayarlamak için sıcaklık artışının ısı devam Tamamlandı: Temp2, Vacu2 veya atmosferik basınç vakum ve daha sonra ikinci tutma aşamasını başlatmak başladı tutma süresi ayar noktası T2 olduğunu.

Press.2: (4) İkinci tutma aşamasını, basınçlandırma, noktasını ayarlamak için basınç artışı Tamamlandı.

(5) noktası ayarlamak için, sıcaklık artışının ısı devam: Temp3, üçüncü tutma aşamasını başlatmak başladı tutma süresi ayar noktası T3 olduğunu.

(6) Üçüncü tutma aşaması, noktasını ayarlamak için sıcaklık artışının ısı devam Tamamlandı: Temp4 ileri tutarak aşamasını başlatmak başladı tutma süresi ayar noktası T4 olduğunu.

Temp5: Sıcaklık noktasını ayarlamak düştü kadar (7) ileri tutarak fazı tamamlanan, soğutma aşamasına başlamak başladı.

(8) Hava tahliye

3-3. Tarif Önizleme

Kaydedebilir ve farklı bir tarifi seçebilirsiniz.

3-4. Kontrol Sistemi Yapısı

3-5. Operasyon özellikleri

3-5-1 Basıncı

Ø Basınçlandırma Orta: Azot

Ø Maksimum çalışma basıncı :: 1.5Mpa (15bar)

Ø Maksimum tasarım basıncı: 1.6Mpa (16bar)

Ø Basınçlandırma oranı: maks 0 bardan 0-0.6bar / dak ortalama oran. çalışma basıncı.

Ø De-basınçlandırma oranı: max 0-0.6bar / dk ortalama oranlar. 0 bara çalışma basıncı.

3-5-2 Sıcaklık

Ø Maksimum çalışma sıcaklığı: 250 ℃

Geminin Ø Maksimum tasarım sıcaklığı: 260 ℃

Ø Isıtma hızı: 800Kgs PCM ile ortalama hava 250 ° C'ye ortamdan sıcaklık ve otoklav ve çelik 1500kgs tabanlı 0-3 ° C / dk.

Çapı soğutma oranı: 800Kgs PCM ile 250 ° C ortalama hava temperatürüne dayalı bir 0-3 ° C / dakika ila 50 ° C ve otoklav ve çeliğin 1500kgs.

3-5-3 Vakum

Ø Sınır vakum: ≤-0.098Mpa

Ø Maksimum çalışma vakum: -0.08Mpa

4. Cihaz Detayları

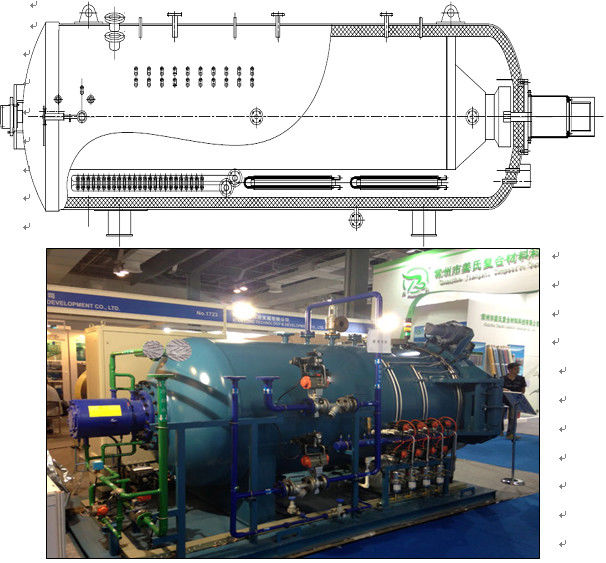

4-1. Genel Yapısı

4-2. Basınç kabı

Çin Basınçlı Kap Kodu sertifikalı hızlı açılış kapı ile basınçlı kap. Sertifika GB150-2011 olduğunu

4-3. Hızlı Kapanış Kapılar

Dişli flanş, tahrik cihazların, mühür halkası ve yüksek sıcaklık koruma sisteminin bir çift: Ø Bütün sistem dört bölümden oluşmaktadır.

Ø Hidrolik kapatılması ve kilitlenmesi, kapı açma işletilmektedir. PLC sistemi tarafından kontrol edilir.

Ø mühür yüzük silikon kauçuk, yüksek sıcaklık dayanımı yapılmıştır.

Ø Aynı zamanda kapı yakınındaki elektrik kabini üzerinde anahtarları tarafından işletilen manuel olabilir.

Ø Kapı tipi: sol tarafında açma. (kapıya bakan

4-4. Yalıtım Sistemi

Ø Yalıtım: İç yalıtım

Ø Yalıtım malzemesi: seramik fiber

Ø İç sac: paslanmaz çelik, 1,0 mm

Ø Yalıtım kalınlığı: 100 mm

4-5. Taban destekleri ve küpeşte

Ø Raylı yükleme: 4000kg, Artan yükleme, isteğe bağlı olarak sunulabilir.

Ø Ray tipi :: eşit açı çelik

Ø Zemin yükleme :: 400kg, Artan yükleme, isteğe bağlı olarak sunulabilir.

Zemin Ø Formu destekler: kaburgalı levha (4mm)

4-6. Isıtma sistemi

O Isıtma sistemi, üç ısıtma bölgesi ve kolay bakım için kabın tabanında bulunan ısıtıcı elemandan oluşur.

Ø Elektrikli ısıtma, ınconel boru ısıtıcılar

Tristör SCR ile kontrol Ø Çoklu bankalar.

Ø Oransal kontrol, 0-100% çıkış.

Ø ısıtma işlemi sıcaklık kontrolörü tarafından kontrol edilir, mod PID kontrol, ve PLC sistemi tarafından organize edilmektedir.

4-7. Basınç bileşenleri

Ø Giriş ve egzoz supabı, orantılı, elektro-pnömatik ayarlanabilir küresel vana kontrollü.

Ø Manuel egzoz valfi, 3 parçalı küresel vana.

Ø egzoz susturucusu (Siren emici) 70dB den daha az gürültü yapar. 1 adet

Ø Basınç detektörler: 1

Doğruluk: +/- 50mbar (0.005Mpa)

Ø Basınç göstergesi: 1

Ø Basınç kontrol toleransı: 0.1bar ±

4-8. Soğutma sistemi (ısıtma eşanjörü)

Ø eşanjör Kolay bakım için otoklav tabanında yer almaktadır.

Ø Paslanmaz çelik eşanjör, tüm iç ıslak parçalar paslanmaz çelik. Çok sıralı kanatlı boru.

Ø Orantılı ana soğutma kontrol vanası soğutma.

Ön soğutma kontrolü için Ø Hava spreyi ve Mist su vanaları.

4-9. Zorunlu konveksiyon sistemi (Hava sirkülasyon sistemi)

Ø Sıcak hava kanalı

OLYMSPAN kompozit otoklav geleneksel otoklav farklıdır. Bu bir radyal hava kanalı gerektirir ve bunun yerine ileriye hava dağıtım sistemi olarak zemin kullanmaktadır. Bu eşsiz tasarım özellikleri müşteri için maliyetini azaltmak ve sıcaklık daha düzgün yapın.

Ø sirkülasyonu için motor fanı

Motor otoklav vücuda cıvatalı, doğrudan fan kullanıyor.

Dolaşan motorlu fan Ø Ana parametreler

Güç: 30KW, Frekans dönüşüm kontrolü

Biçimi bağlanması: Doğrudan bağlı,

Anma çevirme hızı: 960r / dk (400V / 50HZ),

Fan tekerleği: 6 # santrifüj pervane,

rüzgar basıncı: 1100Pa,

Akış hızı: 14400M 3 / h.

Ø Mil sızdırmazlık ve soğutma

Tamamen SKF yüksek sıcaklık serisi ile özel motor, rulman imzaladı. Yapı bakım kolaydır. Su soğutma kullanımını Çalışma, ayrı su pompası ve akış anahtarı ile soğutma mili su / su akışını otomatik olarak alarm izleme yeterli su akışı yoksa döngüsünü durdurmak için monte edilecek.

4-10. Sıcaklık kontrol bileşenleri

Ø Sıcaklık kontrolü toleransı: ± 2 ° C

Ø Hava sıcaklığı termokupl: 1 adet, sabit

Tip-K dahil olmak üzere PC izleme / kontrol, veri toplama

Ø Hi-Limit emniyet termokupl: 1 adet, sabit

Tip-K dahil olmak üzere PC izleme / kontrol

Ø Bölüm termokupl: 20pcs, hareketli olabilir

Tip-K, bilgisayar izleme, veri toplama, ve kontrolü de dahil olmak.

4-11. Vakum sistemi

4-11-1 Vakum kaynağı portları: 10pcs toplam

4-11-2 Her kaynak port içerecektir:

Ø ½ "iç dişli boru eklem

Ø Dış manuel blokaj valfi, 3- parçalı küresel vana, paslanmaz çelik

Ø PC kontrollü vakum seçme valfı, 3 parçalı küresel vana, paslanmaz çelik.

Ø seçin vana, 3 parçalı küresel vana, paslanmaz çelik-havalandırma-vent PC kontrollü.

Ø Paslanmaz çelik boru, ¼ "

4-11-3 Vakum detektörler portları: 10pcs toplam

4-11-4 Her Vakum detektörler port içerecektir:

Ø ½ "iç dişli boru eklem

Ø Dış manuel blokaj valfi, 3 parçalı küresel vana, paslanmaz çelik

Ø Paslanmaz çelik boru, ½ "

4-11-5 Vakum Dönüştürücü: 11pcs toplam

Ø Proof basıncı: 15bar

Ø Aralığı: 15 bar Hg -760mm

Ø Doğruluk: +/- 15,6 mm Hg

4-11-6 Vakum filtre: 11pcs toplam

Yüksek uçucu içeriğine (yani., Yüksek sıcaklık poliimidler) kompozit sertleştirme uygulamalar için, vakum filtre yüksek sıcaklıkta sertleştirme işlemleri sırasında çok fazla yoğunlaştırma, uçucu maddeler ve çözücüler, etkili olacaktır.

Her vakum kaynağı ayrı ayrı kontrol 4-11-7, bu vakum yapılması ve havalandırma yapılabilir. Ve her vakum torbası yırtılması halinde bireysel kapalı kapalı olacaktır.

Vakumlama ve ölçme 4-11-8 ayrılması.

4-11-9 Otomatik vakumlu kaçak testi önce bir daire başlatın.

4-12. Yıldırım Sistemi

Otoklav çalışma alanı boyunca Yıldırım, 400 lüks olduğunu.

4-13 Kontrol Sistemi

Ø Kontrol Sistemi kompozit malzeme alanında doğru araştırma ve geliştirme dayalı geliştirilen ve otomatik sürecinin yönetilmesi ve sistemin denetimi için tek bir PC için tek PLC oluşur. Tüm sistemin çalışması özel geliştirilen yazılım paketi-TCK (Termik işlenmesi kontrolü) dayanmaktadır.

Ø Şifre korumalı giriş erişimi, operatör adı ve şifre ile güvenlik giriş formu erişerek sisteme giriş yapabilirsiniz.

Isıtma, baskı, vakum, havalandırma, soğutma ve egzoz eylemler de dahil olmak üzere Ø Tam otomatik çalışma. İzleme ve ekran çalıştırmak durumu bilgilerini, vb değişim segmentinde, son dönemde, gibi bilgileri bütünlük denetimi bilgilerini kaydetme verileri ve koşmak geçersiz kılma kontrolleri,

Ø Manuel çalışma ekranı izin verilen operatör manuel kontrol sıcaklık, basınç, vakum, fan ve vana almak izin verir.

Ø Farklı çalışma süreci ihtiyacına göre, sertleşmeden önce vb bölüm süresi, kontrol TC, sıcaklık değerini, sıcaklık oranı, vakum değeri, basınç değerini, basınç oranı ayarlayabilirsiniz ve aynı zamanda canlı operasyon parametreyi değiştirebilirsiniz.

Ø Bu gerçek bir zaman ve basınç, vakum ve sıcaklık tarihsel eğilim gösterir, seçmek ve farklı kür tarifi kaydedebilirsiniz; Depolama, tüm işlem verileri ve kağıtsız kayıt fonksiyonu çalışma eğrisi ve proses parametrelerinin raporlama gerçekleştirebilir.

Ø, kapı kapalı, örneğin emniyet kilidi gibi cihazların tüm eylemleri ve sürekli emniyet sistemi bilgilerini izleyebilir kapı öylesine kilitlenmiş ve.

Ø kür döngüsü sapmalar üzerinde vakum kaçağı olarak sıcaklık ve aşırı basınç alarm ve çeşitli güvenlik koruma fonksiyonları da dahil olmak üzere sesli ve görsel alarm sistemi ve teşhis ve arıza bulma ekran, bileşen arızası, vb vardır

Ø Isıtma kontrol operatörü ürün veya hava veya minimal T / C okuma kontrolü sağlayacak, TCK kontrol TC sahiptir, operatör hava TC Yüksek TC veya düşük TC'yi seçebilirsiniz.

Ø Müşteri ürün bilgileri kayıt, giriş ve yazmaya çalışır ve intranet veya uzaktan kumanda gerçekleştirebilir.

Ø ürün kalitesini artırmak için gereksinimleri analiz, veri çıkışı, baskı gerçekleştirebilir.

Ø UPS (kesintisiz güç kaynağı), güç: 1000VA

4-14. Güvenlik sistemleri:

Ø Mekanik ve kapı kapatma için elektrik kilitler, kapı kapalı ve pozisyon kanıtı kilitli, otoklav açılamaz zaman otoklav daha yüksek 0,2 bar basınç.

Sıcaklık veya aşırı basınç bakarken Ø otomatik alarm olacaktır; zaman baskısı üzerine otomatik zaman aşırı sıcaklık sıcaklık düşmesi ve otomatik salınım.

Ø Basınç serbest bırakılması için acil vanasını vardır.

Ø Basınç emniyet tahliye vanası, CE sertifikalı

Ø Düşük besleme hava basıncı alarmı, düşük basınç şalteri ve düşük basınç tahliye ...

Ø Sirkülasyon fan motoru göstergesi takıldı.

Ø Ses açma kapama kapı çalışırken görsel alarm.

Ø Acil stop butonu tedavi döngüsü tüm basınç kontrol valfleri, basınç düşürme kontrol valfleri iptal etmek, ana soğutma güvenli başarısız olur.

4-15. Boya

OLYMSPAN otoklav astarlı ve parlak "Lacivert" renk boyanacak. Müşteri talep renk isteğe bağlı alıntı yapılabilir.

Kompozit otoklav 5. Ana teknik veriler

MODEL # SN-CGF1540 KOMPOZİT OTOKLAV-TEKNİK ÖZELLİKLER

Hayır.

Açıklama

Ünite

Özellikler ve Parametreler

1

Etkili Çalışma Çapı

mm

1600mm

2

Etkili Çalışma Uzunluğu

mm

6000mm

3

Otoklav Parça Mesafe

mm

850

4

Parça yüksekliği (yerden uçağı Track)

mm

680

5

En Yükseklik (otoklav üstüne arabası)

mm

1140

5

Tasarım Basıncı

Mpa

1.6

6

Max. Çalışma Basıncı

Mpa

1.5

7

Max. Basınçlandırma Oranı (ortalama)

Bar / dak

0.6

8

Max. Genleşme Oranı (ortalama)

Bar / dak

0.6

9

Emniyet valfi egzoz

Mpa

1.55

10

Tasarım Sıcaklığı

260

11

Max. Çalışma derecesi

250

12

Max. Isıtma Hızı (Hava ortalaması)

℃ / dakika

3

13

Max. Soğutma Hızı (Hava ortalaması)

℃ / dakika

3

14

Test sırasında termal yük

Kilogram

800kgs PCM ve çelik 1500kgs

15

Kararlı durumda Sıcaklık tekdüzelik

± 2

16

Max Dış kabuk sıcaklığı. sıcaklık

<60

17

Hızlı açılış Kapı Modu

----

hidrolik

18

Çalışma Orta

----

Sıkıştırılmış hava

19

Isıtma Modu

----

Elektrik (Konveksiyon + Radyasyon)

20

Isıtıcı

----

ınconel boru ısıtıcılar

21

Isıtma Gücü

KW

126

22

Fan Motoru Sirkülasyon Miktarı

Set

1

23

Fan Motoru Sirkülasyon Gücü

KW

18.5

24

Termokupl tipi

----

K Tipi

25

Hava Sıcaklığı Termokupllar

Parça

2

26

Bölüm Sıcaklık Termokupllar

Parça

40

27

Basınç Transducer Miktarı

Parça

1

28

Vakum Hatları

Parça

10

29

Vakum Sondası Miktarı

Parça

11

30

Her vakum hattında vana PLC kontrollü

---

Vakum ve Vent

31

Min. Vakum Basınç

Mpa

-0,08

33

Standart Kontrol Modu

---

PLC + PC

34

Kontrol Yazılımı

---

Isıl İşlem Kontrolü (TPC)

35

Yalıtım Tipi

---

İç

36

Yalıtım Malzemesi

---

Seramik elyaf

37

Yalıtım Kalınlığı

mm

100

38

İzolasyon Sac

---

Paslanmaz çelik

39

Çalışma ortamı sıcaklığı

Min.-20 ℃, maksimum + 45 ℃

40

Çalışma ortamı nem

---

<% 60

41

Güç kaynağı

---

480vAC, 3P + PE, 50 / 60Hz

42

Ağırlık

Kilogram

11000

6. TCK kontrol sistemi (Termal proses kontrol)

TCK'nın 6-1 kısa tanıtım

Otoklav bileşenleri ve sensörler izlenir ve TPC kontrol sistemi ile kontrol edilecektir. TPC OLYMSPAN bilgisayarlı kontrol yazılımı Windows XP / Win 7 sürümüdür.

6-2 Üstün Kontrol Performansının Your Key

Çoğu kompozit üretim dünyasında, kontrol sistemi otoklav performans, kullanışlılık ve güvenilirlik temin için bir anahtar bileşeni olduğunu kabul edecektir. Hatta en iyi otoklav kompozit geniş hacimli işleme, özellikle yoksul performanslı kontrol sistemi ile sakat olacaktır. Bu gerçeği nedeniyle, OLYMSPAN bizim kontrol yazılımı ve otoklav işleme performansı, güvenilirliği ve yalın üretim artırabilir özellikler / yetenekleri Ar-Ge çalışmalarının büyük bir bölümünü odaklanmıştır.

6-3 Örnek Ekran Görüntüleri

Aşağıdaki ekran görüntüleri tipik OLYMSPAN kompozit otoklav uygulanması sağlanmaktadır.


Otoklav için Azot 7. Yardımcısı ekipmanları için 7.1 Hava Depolama tankı

Max 7.1.1. çalışma basıncı 1.5Mpa

Ø Kurulum modu: Dikey

Ø Kapasite: 35M 3

Ø Maksimum basınç: 1,5 Mpa

Otoklav işletme basıncında Ø: 0.7Mpa

Ø Çevre çalışma sıcaklığı: -10 ℃ - 50 ℃

Ø Üretim standardı: GB150-2011, Çin Basınçlı Kap

Max 7.1.2. çalışma basıncı 3,0 Mpa

Ø Kurulum modu: Dikey

Ø Kapasite: 8M 3

Ø Maksimum basınç: 3,0 Mpa

Otoklav işletme basıncında Ø: 1.1 Mpa

Ø Çevre çalışma sıcaklığı: -10 ℃ - 50 ℃

Ø Üretim standardı: GB150-2011, Çin Basınçlı Kap

Su hazırlama 7.2 Sistem

7.2.1 Su pompası

Ø Kapasite: 8t / saat

Ø Başkanı: 30M

Ø Güç: 3 Faz, 380V, 1.5 KW

Ø Malzeme: SUS304

7.2.2 Çoklu ortam filtresi

Ø Kapasite: 5t / saat

Ø Ölçü: Φ1000 × 1800mm

Ø Malzeme: cam elyaf takviyeli plastik

Ø Adet: 1 adet

Ø Aksesuar: Borular ve vanalar

Bir ctivated karbon filtre 7.2.3

Ø Kapasite: 5t / saat

Ø Ölçü: Φ1000 × 1800mm

Ø Malzeme: cam elyaf takviyeli plastik

Ø Adet: 1 adet

Ø Aksesuar: Borular ve vanalar

7.2.4 Yumuşatma filtre

Ø Kapasite: 5t / saat

Ø Ölçü: Φ1000 × 1800mm

Ø Malzeme: cam elyaf takviyeli plastik

Ø Adet: 1 adet

Ø Aksesuar: Borular ve vanalar

7.2.5 Sensörler, borular, vanalar ve Aletler

7.3 su soğutma sistemi Sirkülasyon

Bu bölümde su pompası, soğutma kulesi, su deposu, filtreler, vana ve boruları kapsar.

Ø Türü: Açık döngü

Ø Adet: 1 set

10t / h: Pompa Ø Akış hızı

Pompanın Ø Başkanı: 30m

Soğutma kulesinin Ø Akış hızı: 15t / h

Ø Su deposu hacmi: 5cbm

7.4 Platform cihazı, Arabası ve montaj malzemesi

7.4.1 P latform cihaz yükleme arabası için kullanılan, bu hareketli olabilir.

7.4.2 Arabası parça yükleme ve taşıma için kullanılan, Uzunluk 4 m. Malzeme 10 Vakum bağlantıları ile karbon çeliği, 10measuring bağlantıları (vakum), termokupl için 20 bağlantı olduğunu

7.4.3 Vanalar, boru, flanş, conta ve otoklav kurulumu için tüm malzeme.

Kompozit otoklav 8, yapılandırmalarını

Ø PC: Dell

Ø PLC: Siemens

Ø Ana elektrik bileşeni: Schneider

Ø Shell: GB150-2011, OLYMSPAN, ÇİN

Ø Isıtıcı: Elektrikli ısıtma ınconel tüp şeklinde ısıtıcılar.

Ø Yalıtım malzemesi: Seramik elyaf

Ø zırh koruyun: Paslanmaz çelik

Ø Isıtma değiştirici: 304 paslanmaz çelik, xuelang, Çin

Çapı SCR: SHIMADEN, Çin

Ø Elektro-Pnömatik ayarlanabilir küresel vana: Yamatake, Japonya

Ø PID kontrolör: Omron, Japonya

Ø Limited Anahtarı: Omron, Japonya

Ø Özel Motorlu: OLYMSPAN, Çin

Ø Termokupl: OMEGA

Ø Basınç detektörler: Kunlun, ÇİN

Ø Vakum pompası: RUFUS.

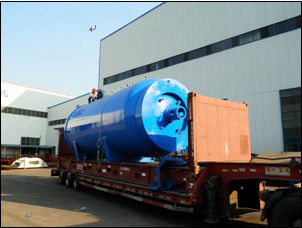

9. Ambalaj

9-1. Donanımları düzgün / paketlenmiş her iki taraf yokluğunda meydana gelebilecek uzun mesafe okyanus ve kara taşımacılığı ve kaba işleme göz önünde sarılmış olacaktır.

Malların iyi durumda kurulum yerinde gelebilir, böylece 9-2. Vb nem, pas, küf, çizik, sallayarak gelen Uygun koruma, alınacaktır.

9-3. Nakliye işaretleri ve açıkça boyanacak imzalı uyarı ve ayrıntılı paketleme listesi (içinde

İngilizce) selâmetle ambalaj dışına, eklenecektir.

10. Teslim, Montaj ve Kalite Güvence

10-1. Teslimat

Teslim süresi aşağı ödeme aldıktan sonra 80 gün; ama zaman nakliye dahil değildir!

10-2. Kurulum

10-2-1 montaj ve Alıcının destek kapsamında 20 gün x 1 kişi (maks.) Sürer. Üretim eğitimi aynı dönemde yapılır.

Gidiş-dönüş uçak biletlerinin, sigorta, yatılı ve Satıcının servis ekibi yemekler dahil 10-2-2 uluslararası seyahat maliyeti, alıcıya şarj edilmelidir.

10-3. Kalite Güvence

Satıcı Satıcı nedeniyle düşük kaliteli, uygunsuz tasarım ya da hizmetlere tüm ekipman arızaları sorumlu sırasında 14 ay kalitesini garanti sağlar.

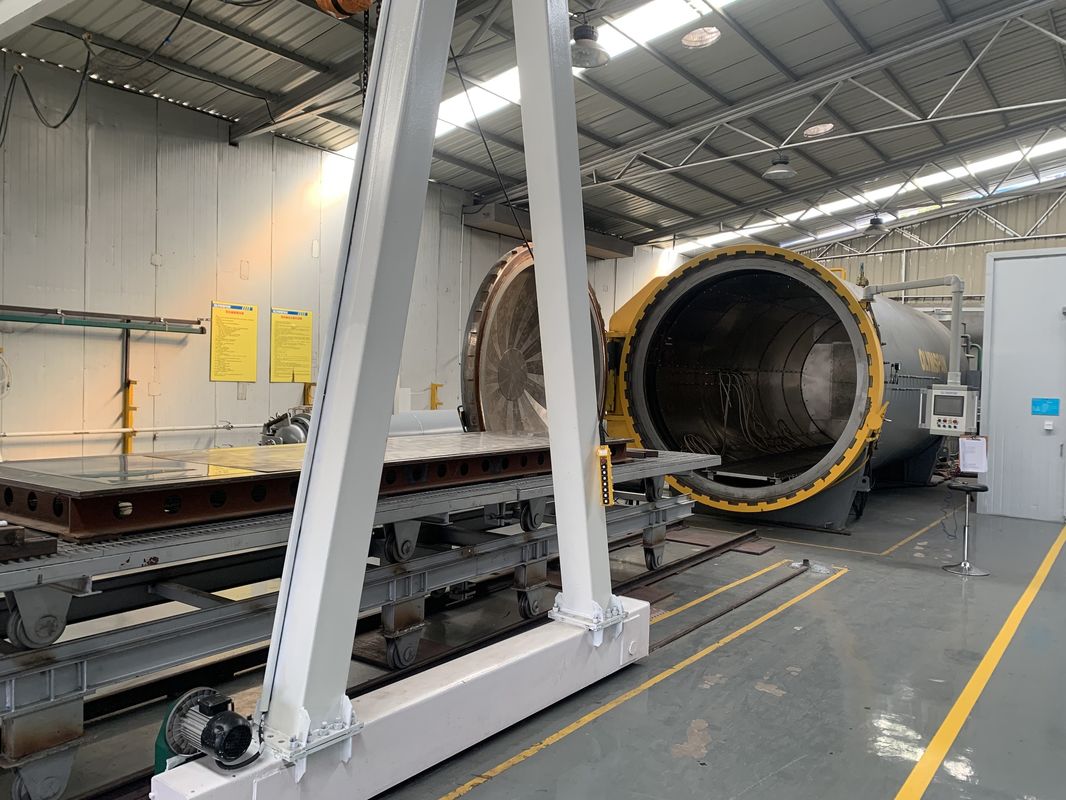

11. Çalıştay Görüntüle

12 .PAYMENT DÖNEM

Sözleşme değeri aşağıdaki şekillerde satıcıya alıcı tarafından ödenecektir:

Toplam değerin 1.% 30 peşinat T / T tarafından ödenecektir.

T / T VEYA LC onay çizimlerinin sunulması 2.% 65.

Müşteri kabulünden sonra 3.% 5 veya doğum sonrasında en fazla 60 gün

Terimlerin değiştirilmesi sistemin genel fiyatını etkileyebilecek olsa Alternatif terimler, kabul edilebilir.

13. Servis şartları

Satış öncesi 13.1 Hizmeti:

Müşteri seçimi ekipmanları için göreceli teknik veriler sağlar. Tasarım kat planı, temel genel çizim ve tırnak.

Satışı 13.2 Hizmeti:

Sözleşme çalıştıktan sonra, biz her öğeyi çalıştırır ve her üretim sürecinde harfiyen ilgili standartları tutun. Müşteri ile temas halinde tutmak ve zanaat, kalite ve teknoloji gereksinimlerini karşılamak olabilir emin olun.

Satış sonrası 13.3 Hizmeti:

Yerinde kurulum ve eğitim için müşteri yardımcı. Bir yıl süreyle bakım ve onarım. Müşteri gidiş-dönüş uçuş bileti ve konaklama için ödemek gerekir.

14. Daha Şartlar ve koşullar nihai sözleşme açıklanacaktır.

Fırsat tüm OLYMSPAN Ekibi sayesinde bu teklifinizi. Her takım üyesi sizinle çalışmak için fırsat takdir ve beklentilerini aşmak için fırsat için sabırsızlanıyor. Herhangi bir sorunuz, gereksinimleri ya da fikirleri varsa, imzası temasa geçmekte tereddüt etmeyiniz.

Saygılarımla,

ALEX

Changzhou OLYMSPAN TERMAL ENERJİ EQUIPMENT CO., LTD.

İletişim bilgileri
Jiangsu olymspan thermal energy equipment co.,ltd

İlgili kişi: alex

Sorgunuzu doğrudan bize gönderin (0 / 3000)
